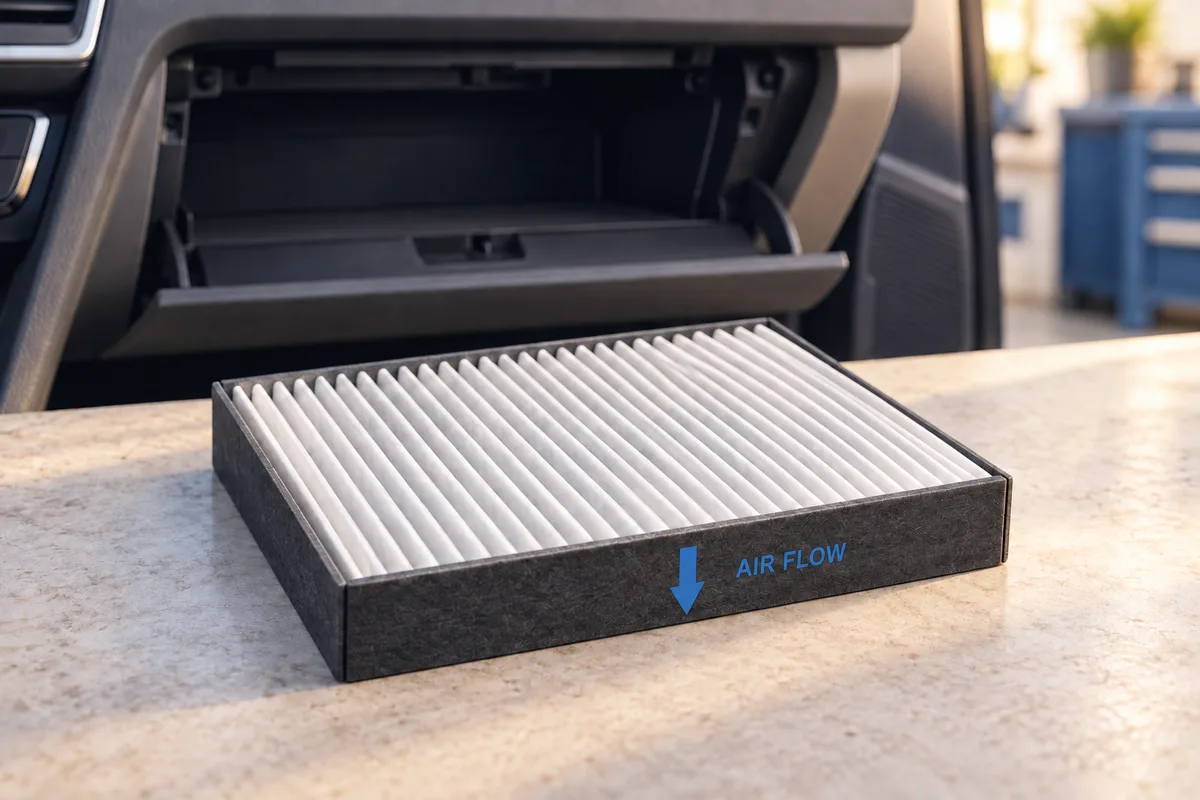

Pour trouver le sens de montage d’un filtre d’habitacle, lisez le mot qui accompagne la flèche : AIR FLOW indique le sens de circulation de l’air ; UP ou TOP indique le haut du filtre. Ces marquages ne sont pas interchangeables. La bonne orientation dépend du montage de votre voiture et de la référence du filtre : la flèche ne pointe pas systématiquement vers le bas.
Dans ce guide
AIR FLOW et UP : deux indications différentes
Le fabricant Filterbuy distingue ces deux conventions : l’une décrit le passage de l’air à travers le média filtrant ; l’autre décrit la position du cadre. Copier une flèche sans lire son libellé peut donc conduire à retourner le filtre.
AIR FLOW
L’air traverse le filtre.
La flèche suit sa direction réelle, à confirmer dans la notice.
UP / TOP
Ce côté reste en haut.
Le repère indique une position, pas le trajet de l’air.
Schéma de principe : le flux descendant est un exemple pédagogique, pas le montage de toutes les voitures. Dans un boîtier où l’air traverse le filtre de haut en bas, une indication AIR FLOW descend et une indication UP monte. Elles peuvent ainsi donner des directions opposées sans se contredire.
Il faut également identifier l’objet qui porte le repère. Une inscription sur le couvercle peut servir à replacer le couvercle. Elle ne doit pas être assimilée automatiquement au sens du flux dans la cartouche située derrière.
Deux documents fabricant qui évitent la règle « toujours vers le bas »
Bosch AP-H06 : lire la consigne de la référence
Le guide Bosch AP-H06, référence 0986 AF7 001, daté de mai 2022, présente un montage avec les flèches du filtre vers le bas. Il précise aussi que d’autres produits peuvent employer le marquage TOP. Bosch indique que la procédure illustrée est un exemple susceptible de varier selon le véhicule.
Cette notice sert ici à comprendre une convention de montage. Elle ne prouve pas que l’AP-H06 convient à votre voiture. Ne commandez pas cette référence à partir de ce seul exemple : il faut d’abord vérifier son affectation dans le catalogue du fabricant.
Tesla Model S : des flèches orientées vers l’arrière
Dans la procédure officielle Model S consultée, Tesla demande que les flèches du filtre pointent vers l’arrière du véhicule. Le document montre donc qu’un sens de montage ne se réduit pas à haut ou bas. Il demande aussi de vérifier que la porte du logement est correctement verrouillée et fermée.
Vérifiez que la procédure correspond à votre version et à votre équipement. Ces deux exemples documentaires ne sont pas des tutoriels de démontage interchangeables et nous ne revendiquons aucun montage réalisé sur ces véhicules.
Vérifier le bon sens sur votre voiture en cinq étapes
- Identifiez le véhicule. Notez modèle, année, motorisation et variante pertinente. Une vidéo portant seulement le nom de la gamme n’est pas une correspondance suffisante.
- Vérifiez la référence du filtre neuf. Rapprochez la boîte, l’inscription sur le filtre et l’affectation fabricant. Une forme ressemblante ne suffit pas à valider une pièce.
- Retrouvez la notice de montage correspondante. Cherchez la rubrique filtre d’habitacle, filtre à pollen ou filtre de climatisation. Conservez le document utilisé.
- Lisez chaque marquage avant le retrait. Photographiez l’ancien montage, le logement et le libellé exact. La photo conserve un état antérieur ; elle ne certifie pas qu’il était correct.
- Appliquez la consigne au filtre neuf. Confirmez le sens du flux si le filtre porte AIR FLOW, ou la position haute s’il porte UP/TOP. Si les repères paraissent contradictoires, faites clarifier la notice avant de forcer le montage.
Travaillez avec le véhicule immobilisé et la ventilation arrêtée, en suivant les précautions du constructeur. Un accès derrière la boîte à gants peut demander de libérer des attaches ; un autre montage peut imposer une procédure différente. Ce guide explique les repères, il ne remplace pas les étapes de démontage propres au véhicule.
Au moment de la recherche, notez la page ou l’étape qui justifie le sens choisi. « Flèche vers l’arrière, étape 7 de la notice correspondant au véhicule » est une trace exploitable. « Comme sur Internet » ne permettra pas de vérifier ce choix au prochain remplacement.
Pas de flèche, filtre sale ou indications contradictoires : comment décider ?
Le filtre neuf n’a pas de flèche visible
Examinez ses chants et son emballage, puis consultez la notice de sa référence. L’absence d’inscription visible ne prouve pas que les deux sens conviennent. Si aucune instruction n’est disponible, demandez au fabricant ou au fournisseur de confirmer le montage avec la référence exacte et le véhicule concerné.
L’ancien filtre semble montrer d’où vient la saleté
Gardez cette observation comme un indice, sans en faire votre seule preuve. L’historique du montage est souvent inconnu. Il peut avoir été inversé, manipulé ou remplacé par une pièce inadaptée. La documentation correspondant au filtre et au véhicule reste votre point de comparaison.
L’ancien et le nouveau filtre ont des flèches opposées
Lisez les deux inscriptions. Si l’un dit UP et l’autre AIR FLOW, vous comparez peut-être deux informations différentes. Si les deux disent AIR FLOW et paraissent incompatibles avec la notice, arrêtez le montage et vérifiez les références avant de choisir une orientation.
Votre fiche de contrôle avant de refermer
Cette liste courte permet de consigner la décision, puis de vérifier le résultat sans se fier à sa mémoire.
- Véhicule : version identifiée et document correspondant.
- Pièce : référence commandée identique à celle reçue, affectation vérifiée.
- Repère : AIR FLOW, UP, TOP ou absence d’inscription.
- Justification : notice et étape utilisées, direction retenue.
- Mise en place : filtre assis dans son logement sans déformation ni forçage.
- Fermeture : attaches et couvercle remis conformément à la notice.
- Suivi : date, kilométrage et référence conservés.
Inscrivez le remplacement dans votre plan d’entretien voiture, avec l’échéance réellement prévue pour votre modèle. Si la référence apparaît sur une facture, conservez-la dans votre dossier : notre guide pour lire les factures d’entretien montre comment garder une trace exploitable.
Questions fréquentes
La flèche doit-elle pointer vers le moteur ou l’habitacle ?
Aucune de ces réponses ne vaut pour toutes les voitures. AIR FLOW suit le flux au niveau du filtre, dont l’orientation dépend du boîtier. La notice correspondant au montage tranche.
Le côté gris d’un filtre à charbon actif donne-t-il son sens ?
Ne déduisez pas l’orientation de la couleur seule. Recherchez les marquages et les instructions de la référence. La couleur ne remplace pas une indication fabricant.
Un filtre monté à l’envers empêche-t-il forcément la ventilation ?
Le fonctionnement apparent de la soufflerie ne valide pas le montage. Si vous découvrez une inversion, vérifiez les instructions et l’état du filtre avant de corriger ; ne chiffrez pas une perte de performance sans mesure.
